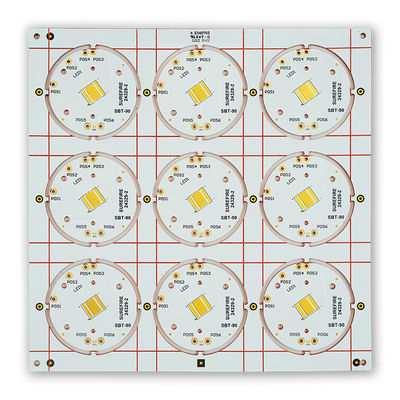

Cu 기반을 둔 구리 PCB 1 층 회로 2 온스 ENIG 199.00mm*199.00mm

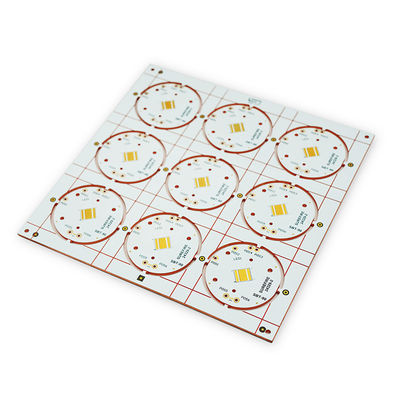

  • Cu 기반을 둔 구리 PCB 1 층 회로 2 온스 ENIG 199.00mm*199.00mm

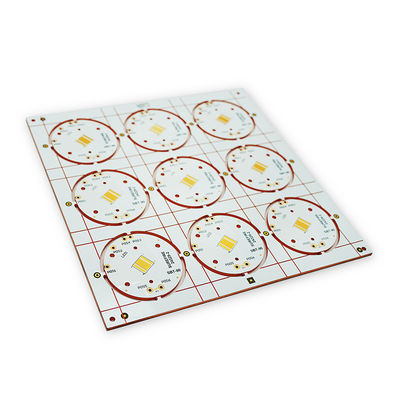

  • Cu 기반을 둔 구리 PCB 1 층 회로 2 온스 ENIG 199.00mm*199.00mm
  • Cu 기반을 둔 구리 PCB 1 층 회로 2 온스 ENIG 199.00mm*199.00mm

Cu 기반을 둔 구리 PCB 1 층 회로 2 온스 ENIG 199.00mm*199.00mm

원래 장소 중국
브랜드 이름 Customized
인증 UL,ISO9001
제품 상세정보
레이어 총수:
1
구리 두께:
2/0
판 두께:
3.00
민 구멍 치수:
1.90
종횡비:
0.63
재료:
Cu
표면 처리:
ENIG
프로필:
199.00mm*199.00mm
강조하다:

Cu 기반을 둔 구리 PCB

,

구리 PCB 1 층

,

PCB 1 층 회로

지불과 운송 용어
최소 주문 수량
협상 가능
가격
negotiable
포장 세부 사항
진공 패키지
배달 시간
협상 가능
지불 조건
T/T
제품 설명

1 층 Cu 기반을 둔 PCB/ENIG/2oz/199.00mm*199.00mm/하얀색/검은색



구리 프린터 배선 기판 (PCB)는 전자와 전기 장비의 넓은 범위에서 사용된 일종의 부품입니다. 더 큰 전도성과 더 높은 경향과 전압 캐패시티와 증가된 내구성과 신뢰성을 포함하여 그들은 다른 유형의 회로판 위에서 여러 장점을 제공합니다.



구리의 고유의 특성의 조합과 경험이 풍부한 PCB 제조사들의 전문 지식은 구리 PCB를 다양한 적용을 위한 이상적 선택을 만듭니다. 당신이 당신의 산업 적용을 위한 믿을 만한 PCB 또는 당신의 가전제품을 위한 고성능 PCB를 찾고 있는지, 구리 PCB는 우수한 선택입니다.
