전원 PCB 어셈블리
Created with Pixso.

ODM 권한 인쇄 회로 판 어셈블리 LF HASL 트랜스 PCB 침지 금

ODM 권한 인쇄 회로 판 어셈블리 LF HASL 트랜스 PCB 침지 금

Brand Name: Customized
MOQ: 협상 가능
가격: 협상 가능
Payment Terms: T/T
Detail Information
원래 장소:
중국
인증:
UL,ISO9001
레이어:
2-20L
재료:
FR4 TG150, TG170
구리 두께:
1-5oz
표면가공도:
LF HASL, 침지 금, OSP
스페이칼:
부리드 홀, 수지 plugging+hole은 위에 도금처리했습니다 ; PI, 도금처리되는 것으로 비스듬히 나아갑니다
OEM/ODM:
포장 세부 사항:
진공 패키지
강조하다:

ODM 권한 인쇄 회로 판 어셈블리

,

권한 인쇄 회로 판 어셈블리 LF HASL

,

트랜스 PCB 침지 금

제품 설명

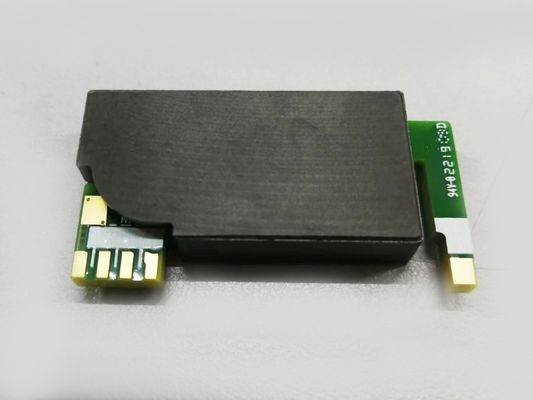

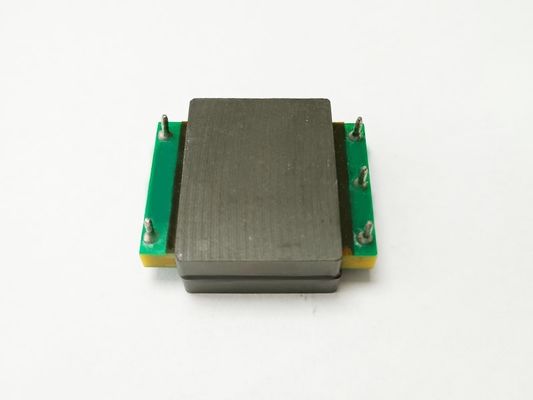

트랜스 PCB 조립핵 자기를 띤 added/2-20L/FR4/1-5OZ/Burid 홀



꾸불꾸불한 PCB는 정상적으로 트랜스 제품과 어댑터에 적용됩니다. 그것은 넓게 적용됩니다 소비자, 통신, 자동차 산업.


1. 그들은 다음과 같은 첨단 기술 요건을 요구했습니다 :


1)재료 :높은 TG 물질 : 임계의 RC%와 동박은 선택합니다.
2)구리 두께 : 무거운 구리 3OZ 내지 10OZ.
3)특별 기술 부리드 구멍, 깊이 드릴링, PI 재료는 등을 사용했습니다.
4)수지 plugging+hole은 위에 도금처리했습니다.
5)고전압을 가지고 갈 특별한 솔더 마스크.


2. PCB는 수행원으로서 시험될 필요가 있습니다 :


1) 저항 시험, 인덕턴스 시험, 고전압 시험과 균일한 전기 용량 시험, Q값 기타 등등.

2) 신뢰성 시험 : CAF 테스트, 납땜 성능시험, 열 충격 시험, 온도 적응 검사 기타 등등.



유전체 두께를 아는 방법은 내전압 가치일 수 있습니까? 다른 종류 자료와 똑같은 전압 레벨이 되세요?



저에게 전화하고 우리를 허용합니다 디스스쿠스 그들의 세부 사항.
