| Brand Name: | Customized |
| Model Number: | 다중 레이어 PCB |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T |
| Supply Ability: | 8-10일 동안 1m2 |

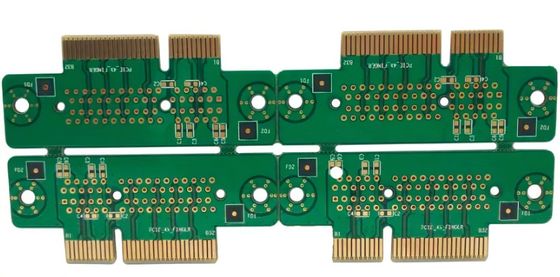

금으로 칠된 PCB 보드는 전도성, 부식 저항성 및 내구성을 향상시킵니다.PCB 보드의 가장자리를 따라 그들의 접촉 또는 커넥터는 다른 장치 또는 구성 요소와 연결 및 결합을위한 인터페이스 포인트로 사용됩니다.금으로 접힌 것은 신뢰할 수 있는 전기 연결을 보장하고 산화와 경색을 방지하며 성능 저하 없이 반복적으로 삽입 및 제거 할 수 있습니다.
고밀도 응용 프로그램: 4층 PCB의 사용은 낮은 계층 카운트 보드와 비교하여 구성 요소 밀도 증가 및 더 복잡한 회로 설계를 허용합니다.이것은 컴팩트한 형태 인자 내에서 더 높은 기능을 요구하는 응용 프로그램에 적합합니다., 모바일 장치, 컴퓨터 주변 장치 및 소비자 전자 제품과 같은 것입니다.
신호 무결성 및 EMI 제어: 4층 PCB의 내부 전력 및 지상 평면의 존재는 신호 무결성을 향상시키고 전자기 간섭 (EMI) 을 줄이는 데 도움이됩니다.힘과 지상 평면은 낮은 임피던스 경로를 제공합니다, 민감한 신호를 소음으로부터 보호하고 회로의 전반적인 성능과 신뢰성을 향상시킵니다.
설계 유연성: 4층 PCB의 여러 층은 신호를 라우팅하고 아날로그 및 디지털과 같은 다양한 유형의 신호를 분리하는 데 유연성을 제공합니다.또는 고속 및 저속 신호이것은 더 나은 신호 고립을 가능하게 하고, 교류를 줄이고, 보다 효율적인 부품 배치를 가능하게 합니다.
금 으로 덮는 장점: 손가락 접촉기 에 금 으로 덮는 것 은 뛰어난 전도성, 낮은 접촉 저항성, 산화 및 훼손 에 대한 저항성 등 여러 가지 장점 을 제공한다.이 특성 은 신뢰성 있고 오래 지속 되는 전기 연결 을 필요로 하는 애플리케이션 에 유용 합니다, 메모리 모듈, 확장 카드 또는 고주파 커넥터와 같이.
