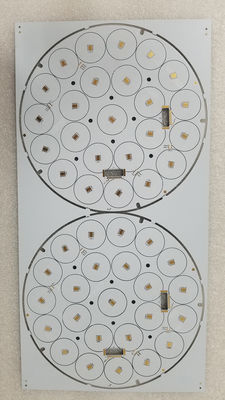

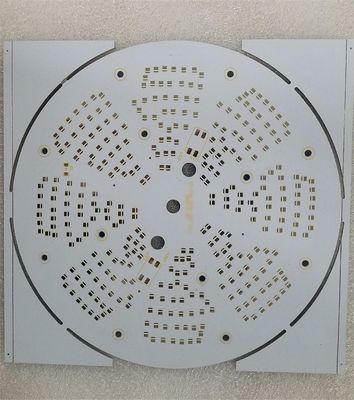

1L 알루미늄 회로판 1OZ 1.6mm 화이트 솔더마스크

LED 알루미늄 회로 보드 (ED aluminum circuit boards) 는 LED 알루미늄 PCB 또는 LED MCPCB (Metal Core Printed Circuit Boards) 로도 알려져 있으며, LED 애플리케이션을 위해 설계된 전문 회로 보드입니다.그들은 효율적 인 열 분비를 허용하는 독특한 구조를 가지고 있습니다LED의 성능과 수명에도 매우 중요합니다.

다음은 LED 알루미늄 회로 보드 기술의 몇 가지 측면입니다:

금속 코어: LED 알루미늄 PCB는 표준 PCB에서 사용되는 전통적인 FR4 유리섬유 물질 대신 일반적으로 알루미늄 또는 구리로 만든 금속 코어를 가지고 있습니다.LED에서 발생하는 열을 분산시키기 위해 우수한 열 전도성을 제공하는 금속 코어.

열 분산: LED는 작동 중 열을 생성하며 과도한 열은 성능과 수명을 저하시킬 수 있습니다.LED 알루미늄 PCB는 LED 구성 요소에서 열을 효율적으로 전달하고 금속 코어 전체에 분배하도록 설계되었습니다.이것은 LED를 시원하게 유지하고 최적의 기능을 보장합니다.

열전도성: 알루미늄과 구리는 일반적으로 LED 알루미늄 PCB에서 사용되며, 높은 열전도를 가지고 있습니다. 이 특성은 LED 칩에서 금속 코어로 효율적인 열 전달을 가능하게합니다.과열을 방지하고 LED가 지정된 온도 범위 내에서 작동하도록 보장합니다..

다이렉트릭 레이어: LED 알루미늄 PCB에는 다이렉트릭 레이어가 있습니다.에포시 樹脂, 일반적으로 열전도하지만 전기 단열 물질로 만들어집니다.이 층은 구리 흔적에서 금속 핵을 전기적으로 격리합니다.단회로를 방지하고 적절한 회로 기능을 보장합니다..

LED의 장착: LED 알루미늄 PCB는 LED를 직접 보드 표면에 장착하는 것을 용이하게 하기 위해 구리 흔적의 특정 패턴으로 설계됩니다.LED 칩은 일반적으로 PCB의 구리 패드에 열 접착제를 사용하여 용접됩니다..

사용자 정의: LED 알루미늄 PCB는 LED 응용 프로그램의 특정 요구 사항을 충족하도록 사용자 정의 할 수 있습니다. 구리 패드의 수와 배열, 보드의 크기 및 모양,그리고 금속 코어의 열 전도성은 모든 특정 LED 설계 및 열 관리 필요에 맞게 조정 될 수 있습니다.

LED 알루미늄 회로 보드는 자동차 조명, 거리 조명, 건축 조명 및 고전력 LED 모듈과 같은 다양한 LED 조명 응용 분야에서 널리 사용됩니다.효율적 으로 열 을 분산 시키면서, LED 알루미늄 PCB는 LED 성능을 유지하고 신뢰성을 향상시키고 LED 조명 시스템의 수명을 연장하는 데 도움이됩니다.
