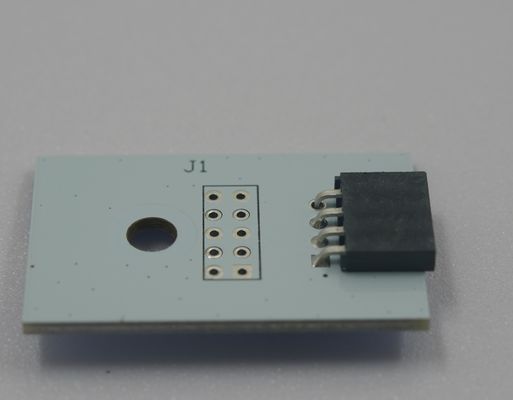

제품 설명:
제품 이름 | 인쇄 회로 조립 |
레이어 | 2층 |
구리 두께 | 1/10 오전 |
솔더마스크/실크스크린 | 흰색/검은색 |
표면 마감 | LF HAL |
서비스 | 한대점 키 넘기 서비스, PCB 조립 |
조립 기술:
인쇄 회로 보드 조립은 전자 장치의 PCB 제조 과정에서 중요한 단계입니다. 다음은 PCB 조립에 관련된 몇 가지 기술입니다:
표면 장착 기술 (SMT): 부품은 PCB의 표면에 직접 장착됩니다. 이 기술은 더 작은 구성 요소와 더 밀도가 높은 PCB 레이아웃을 허용합니다.
뚫린 구멍 기술 (THT): 유선 전선을 가진 구성 요소는 PCB의 구멍에 삽입되어 반대편에 용접됩니다. THT는 기계적 강도 또는 열 방출을 필요로하는 구성 요소에 사용됩니다.
자동 광 검사 (AOI):AOI 시스템은 카메라와 이미지 처리 알고리즘을 사용하여 소금 관절 및 부품의 결함을 검사합니다.
엑스레이 검사: 엑스레이 기계는 숨겨진 용매 관절을 검사하고, 용매에 공백을 확인하고, 공성 격자 배열 (BGAs) 과 같은 구성 요소의 무결성을 보장하는 데 사용됩니다.
회로 테스트 (ICT):ICT는 시험 프로브를 사용하여 PCB의 전기 연결을 테스트하는 것을 포함합니다. 이 방법은 열린 회로, 쇼트 및 잘못된 구성 요소와 같은 결함을 탐지하는 데 사용됩니다.
비행 탐사선 시험: 전용 테스트 장비를 사용하는 대신, 비행 탐사 시험기는 다양한 PCB 디자인에 적응할 수 있는 움직이는 테스트 탐사선을 가지고 있으며, 소량 생산에 적합합니다.
기능 테스트:이것은 PCB가 작동 중인 동안 설계 사양에 따라 작동하는지 확인하기 위해 테스트하는 것을 포함합니다.이러한 프로세스와 기술은 전자 장치의 PCB 조립체의 품질과 신뢰성을 보장합니다..
