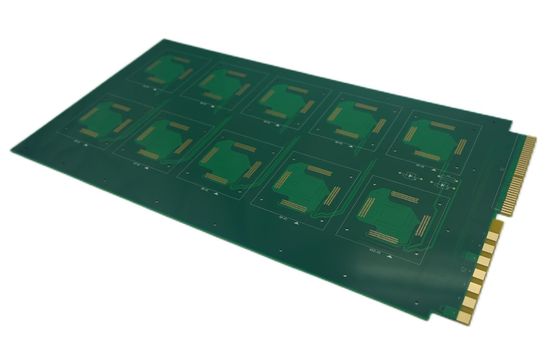

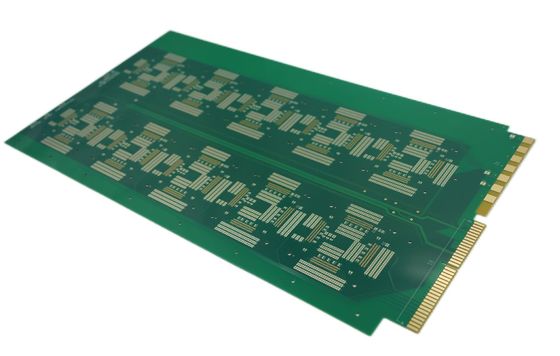

4층 단단한 인쇄 회로 보드 중형 TG EING과 금 손가락으로 큰 크기
  • 4층 단단한 인쇄 회로 보드 중형 TG EING과 금 손가락으로 큰 크기
  • 4층 단단한 인쇄 회로 보드 중형 TG EING과 금 손가락으로 큰 크기

4층 단단한 인쇄 회로 보드 중형 TG EING과 금 손가락으로 큰 크기

원래 장소 중국
브랜드 이름 Customisation
인증 ISO9001, UL, TS16949, ISO13485
제품 상세정보
제품 종류:
경성 인쇄 회로 기판
재료:
FR4 TG150 1.6mm
구리 두께:
1/1/1/1OZ
표면 마감:
EING 2u''+ 골드 핑거 10U''
크기:
590*315mm/1개
강조하다:

EING을 가진 딱딱한 PCB

,

4층 단단한 인쇄 회로 보드

,

중간 TG 딱딱한 인쇄 회로 보드

지불과 운송 용어
최소 주문 수량
1pcs
가격
negotiable
포장 세부 사항
진공 패키지
배달 시간
5 ~ 8 일
지불 조건
협상, , T/T
제품 설명

제품 사양:



제품 종류 딱딱한 인쇄 회로판
소재 FR4 TG150 1.6mm
구리 두께 1/1/1온스
솔더마스크 녹색
표면 마감 EING 2U'+ 금 손가락 10U'
PCB 크기 590*315mm/1회
인쇄 회로 보드 응용 프로그램 산업, 자동차, 소비자, 의료



제품 설명:



딱딱한 PCB (프린트 서킷 보드) 의 금 손가락은 일반적으로 보드의 가장자리에 발견되며 전자 장치에서 몇 가지 중요한 응용 프로그램을 제공합니다.강직 PCB 에 금 손가락 의 몇 가지 주요 응용 프로그램:



커넥터 인터페이스: 금 손가락은 PCB와 다른 구성 요소 또는 장치 사이의 연결 인터페이스로 일반적으로 사용됩니다. 그들은 PCB를 소켓 또는 슬롯에 연결하는 신뢰할 수 있고 내구적인 연결을 제공합니다.



신호 전송: 금은 낮은 저항과 높은 신뢰성을 가진 우수한 전도체입니다. 금 손가락은 PCB와 외부 구성 요소 사이의 고품질 신호 전송을 보장합니다.신호 손실과 간섭을 최소화합니다..



고속 데이터 전송: 서버, 고급 컴퓨터 또는 네트워크 장비와 같이 고속 데이터 전송이 필요한 응용 프로그램에서 금 손가락은 신호 무결성을 유지하고 데이터 오류를 줄이는 데 도움이 될 수 있습니다.



착용 저항: 금은 부식, 산화 및 마모에 매우 견딜 수 있으며, PCB가 자주 연결되고 끊어질 수 있는 응용 분야에 이상적입니다.손가락 에 금 을 칠 한 것 은 오래 살 수 있도록 하고 더 오래 지속 될 수 있게 해 준다.



미학: PCB 손가락에 금으로 칠하면 기능적 이점뿐만 아니라 장치의 시각적 매력을 향상시킵니다.이것은 특히 미학이 중요한 역할을 하는 소비 전자제품에서 중요 할 수 있습니다..



연락처 신뢰성:금 은 부드러운 금속 이며, 융통성 이 있고, 가늘고 탄산층 을 쉽게 형성 해 줍니다. 이는 반복적 으로 사용 된 후 에도 신뢰성 있는 접촉 을 보장 하는 데 도움 이 됩니다.이것은 PCB의 수명 기간 동안 전기 연결을 유지하는 데 중요합니다.



선택적 접착: 금 손가락은 PCB의 특정 부위에 선택적으로 접착되어 다양한 응용 프로그램에 맞춘 솔루션을 제공합니다.이 선택적 접착 과정은 설계 요구 사항에 따라 사용자 정의를 허용.



요약하자면, 금 손가락을 딱딱한 PCB에 적용하는 것은 신뢰성 높은 신호 전송, 커넥터 인터페이스, 마모 저항,다양한 전자 장치 및 응용 프로그램에서 연결 신뢰성.
