| Brand Name: | Customized |
| MOQ: | 1 파넬 |
| 가격: | 협상 가능 |
| Payment Terms: | 티/티 |

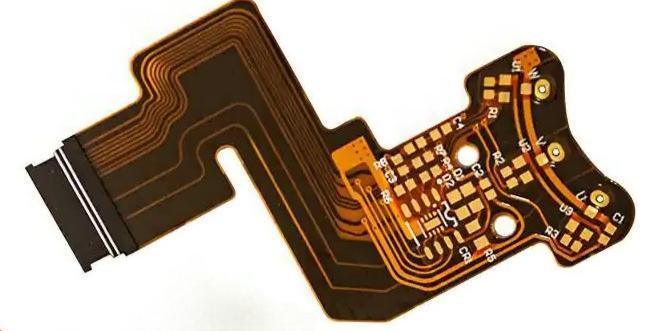

유연 PCB 보드는 현대 전자 애플리케이션의 증가하는 요구를 충족시키기 위해 설계된 첨단 전자 장치입니다. 많은 전자 집합의 중요한 구성 요소로서,이 제품은 정확성 때문에 돋보인다., 신뢰성, 그리고 다재다능성. 일반적으로 유연한 인쇄판 또는 유연한 인쇄회로판으로 알려져,이 보드는 컴팩트하고 복잡한 전자 시스템에서 우수한 성능을 제공하기 위해 설계되었습니다.다양한 산업에서 필수적인 선택이 됩니다.
이 유연한 인쇄 회로 보드의 주목할 만한 특징 중 하나는 0.1mm의 예외적인 최소 흔적 간격입니다. 이 미세한 간격 능력은 고밀도 회로 레이아웃을 가능하게 합니다.설계자가 기능이나 성능에 타협하지 않고 더 복잡하고 컴팩트한 전자 집합체를 만들 수 있도록전기 간섭을 최소화하고 신호의 무결성을 보장하기 위해서는 추적 간격의 정확성이 중요합니다.특히 키보드 PCB 어셈블리와 다른 민감한 전자 장치와 같은 정교한 장치에서.
임피던스 조절은 현대 전자 설계의 중요한 측면이며 이 유연한 인쇄 회로 보드는 요청에 따라 임피던스 조절을 제공합니다.이 특징은 회로 흔적의 전기적 특성이 지정 된 한계 내에서 유지되도록 보장합니다., 이는 고주파 신호 전송과 전체 장치 성능에 필수적입니다. 저항 제어 신호 손실, 크로스 토크 및 전자기 간섭을 줄이는 데 도움이됩니다.따라서 유연 PCB 보드가 구현된 전자 장치의 신뢰성과 효율성을 향상시킵니다..
이 제품은 키보드 PCB 조립 장치에 특별히 맞춤화되어 있으며, 유연하면서도 견고한 회로 솔루션을 필요로하는 전자 장치에 적합함을 강조합니다.유연 한 인쇄판 은 굽고 여러 가지 모양 에 맞게 될 수 있는 능력 때문 에 그러한 응용 프로그램 에서 널리 사용 된다전통적인 딱딱한 PCB가 달성할 수 없는 것입니다.이 유연성 은 공간 을 절약 할 뿐만 아니라 기계적 스트레스 를 흡수 하고 회로 손상 위험 을 줄임 으로 전자 집합 의 내구성 과 수명 을 향상 시킨다.
또한 유연한 인쇄 회로 보드는 가벼운 성격과 뛰어난 열 관리 특성으로 알려져 있습니다.이러한 특성으로 인해 휴대용 및 착용 가능한 전자 장치에 이상적입니다., 무게와 열 분산이 중요한 고려 사항입니다.이 유연 PCB 보드의 재료 구성과 디자인은 까다로운 환경 조건에서도 최적의 성능을 보장합니다, 전자 장치 기능에 대한 신뢰할 수있는 기반을 제공합니다.
여러분이 첨단 소비자 전자제품, 산업용 제어장치 또는 의료기기를 개발하고 있든,이 유연한 인쇄 회로 보드는 혁신적이고 효율적인 디자인을 지원하는 데 필요한 특성을 제공합니다.적응력과 고급 기능으로 전자 집합체가 최적의 성능을 발휘하여 향상된 연결성, 내구성 및 전반적인 기능을 제공합니다.
