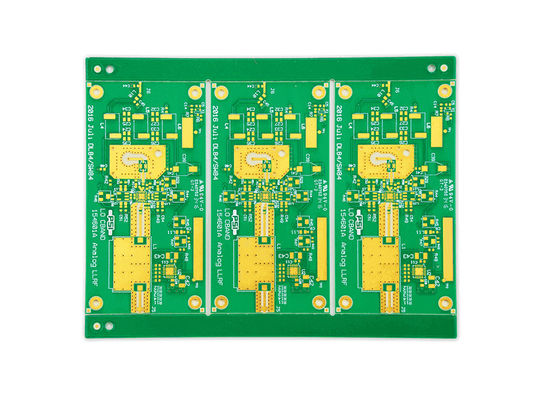

ENIG 맞춘 프린터 배선 기판 1 온스 포 레이어 PCB FR4+Lsola
  • ENIG 맞춘 프린터 배선 기판 1 온스 포 레이어 PCB FR4+Lsola
  • ENIG 맞춘 프린터 배선 기판 1 온스 포 레이어 PCB FR4+Lsola

ENIG 맞춘 프린터 배선 기판 1 온스 포 레이어 PCB FR4+Lsola

원래 장소 중국
브랜드 이름 Customized
인증 UL,ISO9001
제품 상세정보
판 두께:
1.6 밀리미터
레이어:
4
재료:
FR4+lsola
표면 처리:
ENIG
OEM:
관습
이름:
프린터 배선 기판
강조하다:

ENIG 맞춘 프린터 배선 기판

,

맞춘 프린터 배선 기판 1 온스

,

포 레이어 PCB FR4

지불과 운송 용어
최소 주문 수량
협상 가능
가격
negotiable
포장 세부 사항
진공 패키지
배달 시간
협상 가능
지불 조건
T/T
제품 설명

고주파 PCB 4L FR4+lsola 1.6 밀리미터 ENIG 1 온스



고주파 PCB에 대해 사용된 자재는 최적의 성능을 보증한다고 주의깊게 선택하여야 합니다. 세라믹 채움 에폭시 수지와 고온 폴리이미드와 같은 전문화된 물질이 종종 이러한 적용에서 사용됩니다. 또한 비용 효과적 솔루션을 제공하는 동안, 이러한 물질은 바람직한 성능과 내구성을 제공합니다.



판 두께 1.6 밀리미터
레이어 4L
재료 FR4+lsola
표면 처리 ENIG
구리 두께 1 온스
