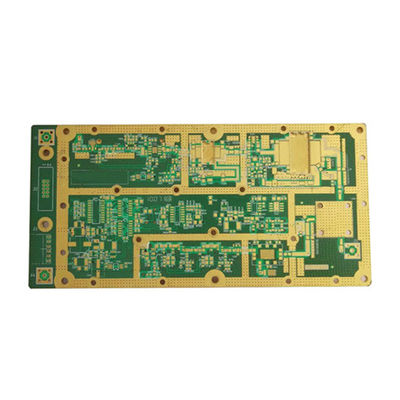

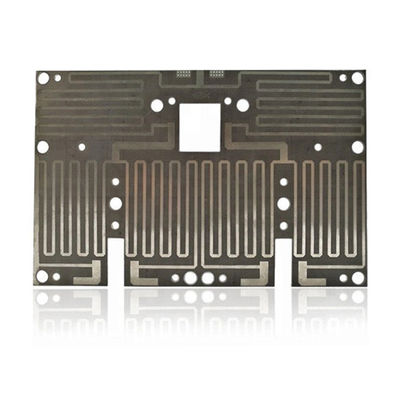

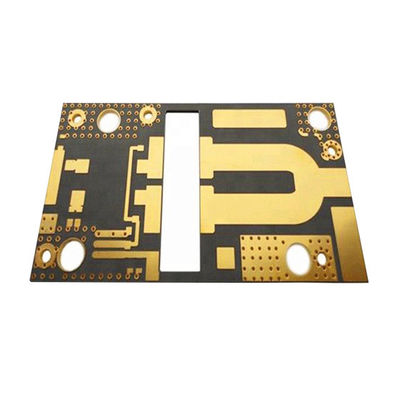

1 온스 고주파 PCB HASL LF HASL은 다층 PCB 보드를 성교합니다
  • 1 온스 고주파 PCB HASL LF HASL은 다층 PCB 보드를 성교합니다
  • 1 온스 고주파 PCB HASL LF HASL은 다층 PCB 보드를 성교합니다
  • 1 온스 고주파 PCB HASL LF HASL은 다층 PCB 보드를 성교합니다

1 온스 고주파 PCB HASL LF HASL은 다층 PCB 보드를 성교합니다

원래 장소 중국
브랜드 이름 Customized
인증 UL,ISO9001
제품 상세정보
기재:
PTFE 로저스
구리 두께:
1 온스
판 두께:
1.6 밀리미터
민. 구멍 치수:
0.25 밀리미터
민. 선 폭:
0.1 밀리미터
민 행간:
4 밀리리터
표면 마감:
HASL, LF HASL
솔더 마스크 색:
녹색 / 검정색
강조하다:

1 온스 고주파 PCB

,

고주파 PCB HASL

,

로저스 다층 PCB 보드

지불과 운송 용어
최소 주문 수량
협상 가능
가격
negotiable
포장 세부 사항
진공 패키지
배달 시간
협상 가능
지불 조건
T/T
제품 설명

고주파 로저스 다층 인쇄 회로 기판 보드 제조사 / PTFE는 / HASL, 레프트 HASL/1oz/ISO19001, UL, SGS를 성교합니다



로저스 다층 인쇄 회로 기판의 정의는 PCB가 3 또는 더 전도성 있는 동박층으로 만들었다는 것 입니다. 그들은 적층되고 함께 접착되는 이중측면 회로기판의 여러 레이어로 나타나고, 다른 단일면과 양면 인쇄회로판 보다 더 작고 더 가볍고, 그들 사이에 단열 층을 가지고 있습니다. 이층이 환경에 연결되기 위해 PCB에서 표면 쪽에 위치하도록 전체 구조물은 설계됩니다. 레이어 사이의 모든 전기 접속은 도금 스루홀, 막힌 구멍과 매설 구멍과 같은 홀을 통해 이루어집니다.

로저스 다층 인쇄 회로 기판 장점 :

  • 더 큰 EMI 실드와 통제된 임피던스 특성과 같은 더 진보적 설계 기능과 특징을 가지고 있습니다.
  • 다층 피씨비 디자인은 소음, 혼선과 표유 용량과 같은 오래된 PCB 문제를 제거하는 것을 돕습니다.
  • 모든 접착층의 열과 압력에 견디기에 충분히 매우 오래가고 탄력적입니다.
  • 그것의 능력과 전체적 기능을 증가시키기 위해 도움이 되는 높은 집회 밀도를 가지고 있습니다.

로저스 다층 인쇄 회로 기판 애플리케이션 :

  • 텔레콤 : 송신기, 수신기, 진동자, 안테나.
  • 위성 수신기.
  • 전세계의 위치 시스템, 증폭기, 위성 통신.
  • 마이크로파 전송.
  • 자동차 무선 전화.
  • 계측 시설, LSI 검사자, 분석기, 신호 발진기.
  • 고주파 텔레트컴, 고속전송, 철저한 보안,고 투과율 품질, 상위 기억 영역 거래.

만약 당신이 관계되거나, 질문이 있다면, 우리와 연락하여 주세요.
