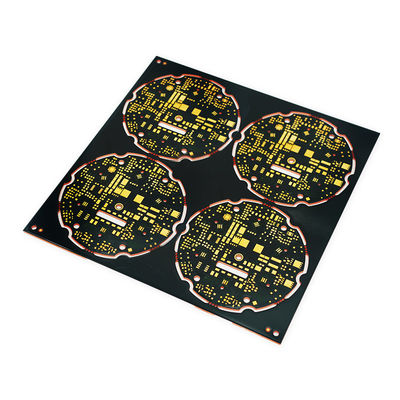

2 층 구리 인쇄 회로 기판은 Cu 기반을 둔 ENIG PCB 검정색 / 노랑색에 탑승합니다
  • 2 층 구리 인쇄 회로 기판은 Cu 기반을 둔 ENIG PCB 검정색 / 노랑색에 탑승합니다
  • 2 층 구리 인쇄 회로 기판은 Cu 기반을 둔 ENIG PCB 검정색 / 노랑색에 탑승합니다

2 층 구리 인쇄 회로 기판은 Cu 기반을 둔 ENIG PCB 검정색 / 노랑색에 탑승합니다

원래 장소 중국
브랜드 이름 Customized
인증 UL,ISO9001
제품 상세정보
레이어 총수:
2
구리 두께:
2/2
판 두께:
2.00
민 구멍 치수:
0.35
종횡비:
0.18
재료:
Cu
표면 처리:
ENIG
프로필:
175.68mm*176.64mm
강조하다:

2 층 구리 프린터 배선 기판

,

구리 프린터 배선 기판 Cu

,

ENIG PCB

지불과 운송 용어
최소 주문 수량
협상 가능
가격
negotiable
포장 세부 사항
진공 패키지
배달 시간
협상 가능
지불 조건
T/T
제품 설명

2 층 Cu 기반을 둔 PCB/ENIG/2oz/175.68mm*176.64mm/검은색/노란색



구리 프린터 배선 기판 (PCB)는 전자와 전기 장비의 넓은 범위에서 사용된 일종의 부품입니다. 더 큰 전도성과 더 높은 경향과 전압 캐패시티와 증가된 내구성과 신뢰성을 포함하여 그들은 다른 유형의 회로판 위에서 여러 장점을 제공합니다.



구리 PCB는 또한 제조하기 쉽고, 산업적이고 군대 적용에 가전제품으로부터, 응용의 넓은 범위에서 사용되고 자동차 수 있습니다.

그들을 신뢰성의 높은 수준을 요구하는 적용에 이상적이게 하면서, 구리 PCB는 또한 전통적 PCB 보다 더 오래가고 믿을 만합니다.



당신이 프린터 배선 기판 필요를 위한 믿을 만하고 비용 효율적 솔루션을 찾고 있다면 구리 PCB는 최상의 선택입니다.



금빛 삼각형군은 뛰어난 PCB 제조이고 우리가 몇 년 동안 전세계에 해결책을 고객들에게 제공했습니다. 우리의 PCB는 품질과 신뢰성의 가장 높은 표준을 충족시키도록 설계됩니다.
