| Brand Name: | Customized |
| Model Number: | 구리 PCB 보드 |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| Payment Terms: | T/T |
| Supply Ability: | 8일당 1m2 |
PCB (프린트 서킷 보드) 기술에서 묻힌 구리:
"장인 구리"는 PCB 내의 특정 유형의 구리층 배열을 의미합니다.
PCB 제조에서 구리 층은 일반적으로 전기 신호를 전달하고 구성 요소 간의 연결을 위해 사용됩니다.표준 PCB 스택업은 구리와 단열 물질의 번갈아 층으로 구성됩니다., 예를 들어 유리섬유 에포시.

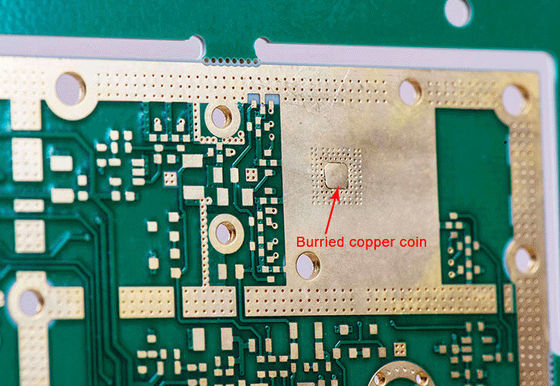

매장된 구리의 경우 표준 구리 층 사이에 하나 이상의 추가 구리 층이 추가됩니다.이 추가 구리 층은 회로 PCB 스택업 안에 묻혀 있으며 외부 층에 노출되지 않습니다.
묻힌 구리 층은 전력 분배, 지상 비행, 신호 라우팅 등 다양한 용도로 사용될 수 있습니다. 묻힌 구리 층을 추가하면PCB 설계자는 장애에 대한 더 나은 통제를 달성 할 수 있습니다., 전자기 간섭 (EMI) 을 줄이고 신호 무결성을 향상시킵니다.
묻힌 구리 층은 일반적으로 PCB 보드 제조 과정에서 여러 구리 판을 사이에있는 단열 층과 함께 가루로 만들어집니다.구리 층 은 원하는 회로 흔적 과 연결 을 형성 하기 위해 새겨지고 무늬 를 띠게 된다.
묻힌 구리 층을 구현하면 PCB 제조 과정에 복잡성과 비용이 증가한다는 점에 주목할 필요가 있습니다.그것은 일반적으로 고속 신호에 대한 특정 요구 사항이있는 PCB 설계에 사용됩니다., 제어된 임피던스, 또는 EMI 고려.
