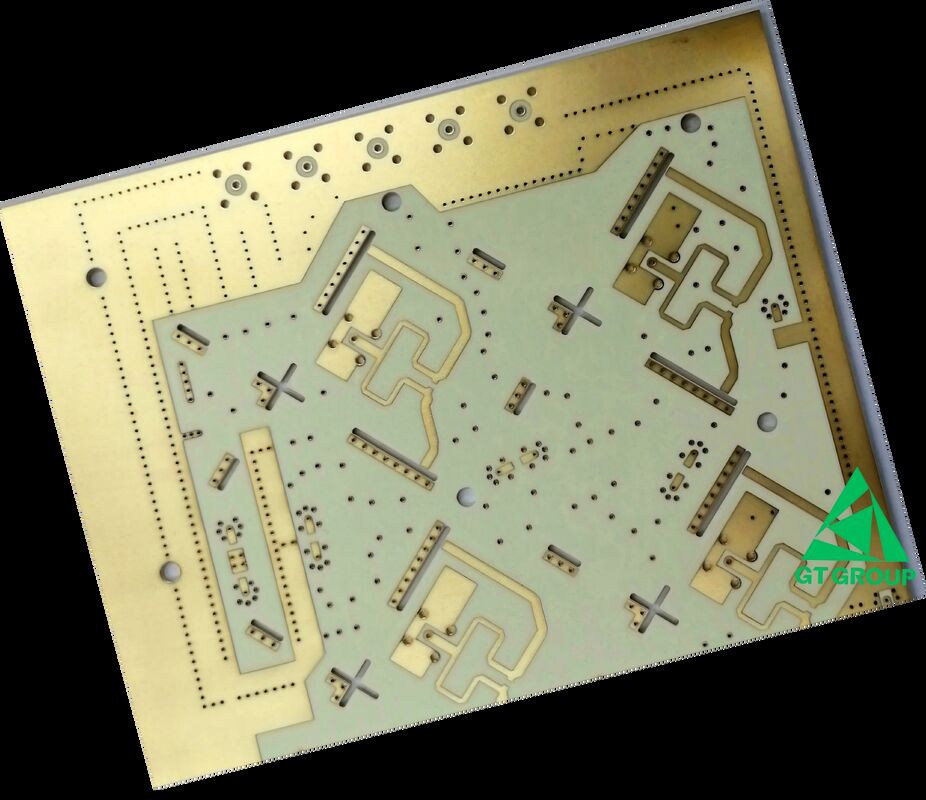

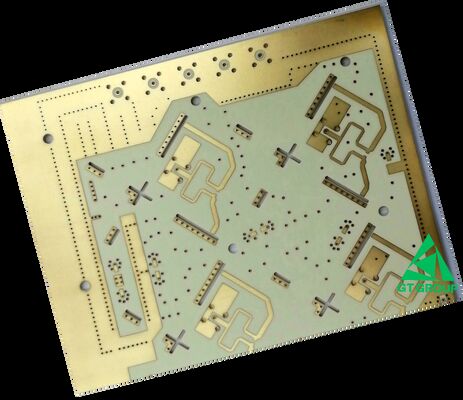

아르론 85N 재료 로저스 PCB 6 층 4 ~ 8 층 다층 회로 보드 우수한 전기 성능을 위해 최적화

제품 설명:

로저스 PCB 제품 라인은 고성능 전자 애플리케이션의 엄격한 요구 사항을 충족하도록 특별히 설계된 첨단 회로 보드 기술의 절정을 나타냅니다.이 특별한 제안은 하이브리드 스택 업 보드입니다., 여러 재료와 제조 기술 중 최고의 결합을 통해 우수한 전기 성능, 기계적 강도, 신뢰성을 제공합니다. 하나의 PCB 단위로,정확성과 내구성이 가장 중요한 산업에 적합합니다., 최첨단 전자 장치 및 시스템에 대한 이상적인 선택입니다.

이 로저스 PCB의 가장 뛰어난 특징 중 하나는 복잡성과 제조성 사이의 완벽한 균형을 이루는 6층 디자인으로 구성된 것입니다.6층 계층 수는 제어 된 임피던스를 필요로하는 응용 프로그램에 최적의 선택입니다., 전자기 간섭을 줄이고 신호 무결성을 향상시킵니다. 또한 제품은 4층에서 8층까지 다양한 레이어 옵션을 지원합니다.특정 전기 또는 기계적 요구 사항에 맞게 스택을 사용자 정의해야하는 설계자와 엔지니어에게 유연성을 제공합니다..

표면 마감 옵션은 PCB의 수명과 성능을 결정하는 데 중요합니다. 이 로저스 인쇄 회로 보드는이 측면에서 탁월합니다.이 제품은 여러 가지 표면 가공 옵션을 제공합니다., HASL (핫 에어 솔더 레벨링), HASL 납 없는, 몰입 금, 그리고 ENIG (전기 없는 니켈 몰입 금) 를 포함 합니다. 이 마무리 각각의 독특한 이점을 제공합니다:HASL는 비용 효율성과 잘 굽는 것으로 알려져 있습니다.; HASL 납 없는 환경 친화적 인 제조 프로세스를 제공 합니다; Immersion 금은 탁월한 표면 평면성과 산화 저항을 보장 합니다;ENIG는 뛰어난 평면성과 장기적인 보호를 제공합니다., 특히 얇은 피치 부품과 고주파 애플리케이션에 매우 중요합니다.

이 제품의 핵심은 탁월한 변압 성질과 열 안정성으로 세계적으로 유명한 로저스 첨단 PCB 재료의 사용입니다.로저스 고주파 PCB 재료를 활용하여 회로 보드의 전반적인 성능을 향상시킵니다.특히 초고속 신호 전송과 최소한의 신호 손실이 중요한 시나리오에서. 이것은 로저스 인쇄 회로 보드를 RF (라디오 주파수) 에 특히 적합하게 만듭니다.마이크로 웨이브, 그리고 고속 디지털 회로에서 정확성과 신뢰성이 손상될 수 없습니다.

하이브리드 스택업 디자인은 성능을 희생하지 않고 비용을 최적화하기 위해 로저스 고급 PCB 물질과 표준 기판을 지능적으로 통합합니다.이 접근 방식은 게시판이 중요한 신호 계층에서 로저스 재료의 낮은 다이 일렉트릭 상수와 낮은 소분해 인자에서 이익을 얻을 수 있습니다, 다른 층에서 전통적인 재료를 사용하면서 예산 제약을 효과적으로 관리합니다.그 결과는 전통적인 PCB 기판의 구조적 이점과 함께 로저스 재료의 고주파 성능을 제공하는 제품입니다..

또한 로저스 PCB 제품의 설계 및 제조 과정은 엄격한 품질 표준을 준수합니다.각 보드가 까다로운 환경에서 전형적인 기계적 스트레스와 열 주기를 견딜 수 있도록 보장합니다.이 견고성은 항공우주, 통신, 자동차 및 의료 전자제품에서 필수적입니다. 실패가 옵션이 아닌 곳이죠.

요약하자면 로저스 하이브리드 스택 업 보드는 현대 전자 애플리케이션에 매우 다재다능하고 신뢰할 수 있는 솔루션을 제공합니다.4~8층의 유연한 레이어 옵션과 결합, 특정 기술적 과제를 해결하는 맞춤형 디자인을 허용합니다. HASL, HASL 납 없는, 몰입 금,그리고 ENIG는 다양한 조립 과정과 장수성 요구 사항에 호환성을 보장합니다.로저스 고주파 PCB 재료를 활용하여 이 인쇄 회로 보드는 신호 무결성을 향상시키고 손실을 줄이고 우수한 열 관리를 보장합니다.하이브리드 스택업 프레임워크 내에서 로저스 고급 PCB 재료의 통합은 성능과 비용 효율성의 최적의 혼합을 제공합니다.,이 로저스 인쇄 회로 보드를 고 주파수 및 높은 신뢰성 전자 시스템에서 최첨단 솔루션을 찾는 엔지니어와 디자이너에게 훌륭한 선택으로 만듭니다.

기술 매개 변수:

응용 프로그램:

중국산 로저스 PCB 제품은 고주파 및 고성능 전자 애플리케이션의 엄격한 요구 사항을 충족하도록 설계된 고특성 하이브리드 스택업 보드입니다.구리 두께 2OZ (35UM), 이 다층 스택 업 보드는 우수한 전기 성능과 내구성을 보장하여 고급 회로 설계에 이상적인 선택입니다.스택에 통합 된 제어 임피던스 기능은 정확한 신호 무결성을 허용, 이는 마이크로파 및 RF 응용 프로그램에서 중요합니다.

로저스 마이크로파 PCB 보드는 통신, 항공우주 및 국방 산업에서 신뢰할 수있는 고주파 성능이 필수적인 곳에서 널리 사용됩니다.HASL 포함, HASL 납 자유, 몰입 금, ENIG, 우수한 용접성과 환경 요인에 대한 저항성을 제공하여 장기적인 신뢰성 및 안정적인 전기 연결을 보장합니다.이 표면 처리 다른 조립 및 운영 요구 사항을 충족, 로저스 마이크로 웨브 PCB 보드가 다양한 제조 프로세스에 다재다능 할 수 있도록합니다.

실용적인 응용 시나리오에서 로저 RF 회로 보드는 마이크로파 통신 장치, 레이더 시스템, 위성 송신기 및 무선 통신 인프라에서 우수합니다.하이브리드 스택업 디자인과 제어 된 임피던스는 고속 디지털 회로와 민감한 RF 회로에 적합합니다., 신호 손실 및 왜곡을 최소화해야합니다. 또한 다층 구조는 복잡한 회로 레이아웃과 고밀도 상호 연결을 지원합니다.현대 전자 장치에 필요한.

추가적인 응용 기회는 자동차 레이더 시스템, 의료 영상 장비 및 산업 자동화 장치, 정확성과 신뢰성이 가장 중요한 경우를 포함합니다.로저스 마이크로 웨브 PCB 보드의 다양한 환경 조건에서 성능을 유지하는 능력은 가혹한 환경과 중요한 임무 응용 프로그램에서 사용하기에 이상적입니다.엔지니어와 디자이너들은 프로토타입 개발과 대량 생산 단계 모두에서 일관된 성능을 제공하기 위해 이 제품에 의존합니다.

전체적으로, 중국에서 제조된 로저 RF 회로 보드는 첨단 재료 특성, 정밀한 엔지니어링 제어 및 다재다능한 표면 마무리 옵션의 조합을 제공합니다.이 특성으로 인해 다양한 고주파 및 높은 신뢰성 전자 제품으로 배포 할 수 있습니다., 세계 PCB 시장에서 선호되는 선택으로서의 위치를 강화합니다.

지원 및 서비스:

로저스 PCB 제품은 최적의 성능과 신뢰성을 보장하기 위해 포괄적인 기술 지원을 지원합니다. 우리의 기술 지원 팀은 상세한 제품 정보를 제공 할 수 있습니다.,디자인 가이드라인과 문제 해결 조언이 있습니다. 로저스 PCB 솔루션을 최대한 활용할 수 있도록 말이죠.

우리는 데이터 시트, 애플리케이션 노트 및 설계 도구를 포함한 광범위한 리소스를 제공합니다. 고주파 및 고속 회로의 개발에 도움이 됩니다.우리의 전문가들은 재료 선택에 대해 안내할 수 있습니다., 스택-업 구성, 그리고 제조 프로세스는 귀하의 특정 요구 사항에 맞게 조정됩니다.

기술 지원 외에도 로저스는 프로토타입 제조, 빠른 회전 생산 및 맞춤형 재료 솔루션과 같은 다양한 서비스를 제공합니다.이 서비스는 제품 개발 주기를 간소화하고 고품질 PCB를 적시에 공급하도록 설계되었습니다..

복잡한 프로젝트의 경우 로저스는 협업 엔지니어링 지원을 제공하여 성능과 비용 효율성을 위해 디자인을 최적화합니다.저희 팀은 컨셉부터 생산까지 여러분들과 긴밀히 협력하여 모든 과제를 해결하고 우수한 최종 제품을 제공합니다..

최신 기술과 업계 표준에 대한 지속적인 교육과 업데이트도 제공되며, 여러분의 팀이 로저스 PCB 재료와 솔루션에 대한 정보와 능숙함을 유지할 수 있습니다.
