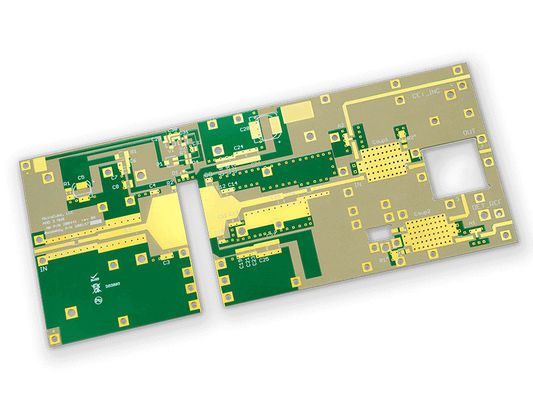

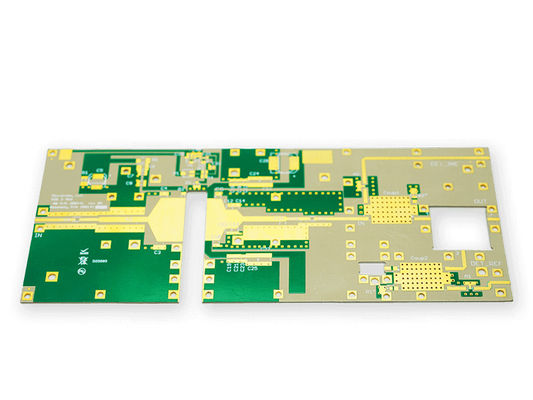

고주파 PCB 레이어 2L 1.6 밀리미터 ENIG +plating gold30u "
고주파 PCB는 신호 회절과 혼선의 효과를 감소시키도록 설계되며, 그것이 간섭을 야기시키고 신호 품질을 감소시킬 수 있습니다. 이것을 달성하기 위해, 이러한 위원회는 일반적으로 눈이 멀고 묻힌 바이아스, 임피던스 제어와 차폐성과 같은 다양한 기법을 특징으로 합니다.
| 판 두께 | 1.6 밀리미터 |
| 레이어 | 2L |
| 구리 두께 | 1 온스 |
| 표면 처리 | ENIG+plating gold30u " |
