| MOQ: | 1 패널 |
| 가격: | 협상 가능 |
| Payment Terms: | 티/티 |

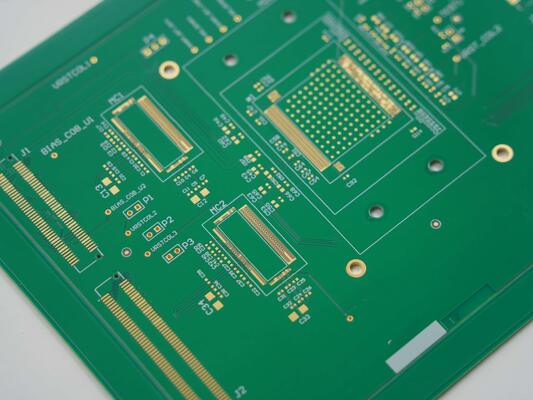

| 제품 종류 | 12층 HDI PCB |
| 소재 | FR4 높은 TG 1.6mm |
| 구리 두께 | 1OZ |
| 표면 마감 | EING |
| 독립성 | +/-10% |
| 솔더마스크 | 녹색 용접 마스크 |
| 기술 | 구멍과 실종 구멍을 통해, 樹脂 봉쇄 |
고밀도 상호 연결 (HDI) 인쇄 회로 보드는 현대 전자 장치의 까다로운 요구 사항을 충족하도록 설계된 중국에서 시작된 최첨단 솔루션입니다.이 HDI 인쇄 회로 보드는 공간 절약과 높은 성능이 필수적인 응용 프로그램에 이상적입니다± 10%의 정확한 임피던스 제어 신호 무결성 및 신뢰할 수있는 전기 성능을 보장하여 고 주파수 및 고속 전자 회로에 적합합니다.
첨단 설계 및 제조 기능 덕분에 고밀도 상호 연결 인쇄 회로 보드는 수많은 기회와 시나리오에 널리 적용됩니다.스마트폰에 적합합니다., 태블릿, 웨어러블 디바이스 및 노트북은 컴팩트성과 성능이 중요합니다. HDI 인쇄 회로 보드는 이러한 첨단 기술 기기에 필요한 복잡한 회로 디자인을 지원합니다.그들의 속도를 높여, 효율성, 그리고 전반적인 사용자 경험.
산업 및 자동차 분야에서, 고밀도 상호 연결 인쇄 회로 보드는 제어 시스템, 통신 모듈 및 센서 인터페이스에서 중요한 역할을 합니다.강력한 임피던스 제어 및 얇은 라인 간격은 혹독한 조건과 복잡한 신호 환경에서 신뢰할 수있는 작동을 보장합니다.또한 HDI PCB 프로토타입 및 대량 생산 서비스는 연구 및 개발 단계뿐만 아니라 본격적인 제조에 모두 적합합니다.급속한 혁신과 일관된 품질을 추구하는 기업에 대한 훌륭한 선택.
의료기기 또한 정확성과 소형화가 매우 중요한 HDI 인쇄 회로 보드에서 크게 이익을 얻습니다.그리고 임플란테블 장치는 높은 밀도 상호 연결 인쇄 회로 보드에 의존하여엄격한 산업 표준을 충족하는 고성능 솔루션입니다.
전체적으로, 중국의 HDI PCB 제품은 예외적인 사양과 다재다능한 서비스 옵션으로 광범위한 산업 및 응용 분야에 서비스를 제공합니다.초기 프로토타입 또는 대량 생산, 이 고밀도 상호 연결 인쇄 회로 보드는 다양한 기술 환경에서 향상된 전기 성능, 컴팩트 디자인 및 신뢰할 수있는 제조 품질을 보장합니다.
우리의 HDI PCB 제품은 최적의 성능과 신뢰성을 보장하기 위해 헌신적인 기술 팀에 의해 지원됩니다. 우리는 디자인 컨설팅을 포함하여 포괄적인 서비스를 제공합니다.제조 과정 지원, 그리고 품질 보증은 귀하의 특정 요구 사항을 충족합니다.
기술 지원은 레이아웃 최적화, 재료 선택 및 문제 해결에 대한 도움을 포함합니다. 고밀도 상호 연결 응용 프로그램에서 최상의 결과를 달성하는 데 도움이 될 수 있습니다.우리의 전문가들은 HDI PCB 기술의 복잡성을 통해 당신을 안내 할 수 있습니다, 귀하의 프로젝트에 원활한 통합을 보장합니다.
우리는 또한 제품 품질의 최고 표준을 유지하기 위해 테스트, 검사 및 장애 분석과 같은 생산 후 서비스를 제공합니다.사용자 정의 옵션과 프로토타입 개발 지원은 제품 개발 주기를 가속화 할 수 있습니다..
고객 만족에 대한 우리의 헌신은 지속적인 개선 과정과 반응적인 서비스에 반영됩니다.HDI PCB 솔루션으로 다운타임을 최소화하고 생산성을 높이는 데 도움이 됩니다..
