| Brand Name: | Customized |
| MOQ: | 1 패널 |
| 가격: | 협상 가능 |
| Payment Terms: | 티/티 |

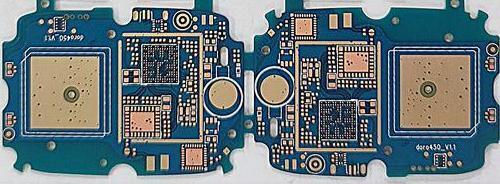

HDI PCB는 현대 전자 애플리케이션의 엄격한 요구사항을 충족하도록 설계된 고성능 인쇄 회로판입니다.이 고밀도 상호 연결 인쇄 회로 보드는 예외적인 신뢰성을 제공합니다, 정확성, 내구성, 프로토타입 개발과 대량 생산을 위한 이상적인 선택이 됩니다.
이 HDI PCB의 가장 뛰어난 특징 중 하나는 기본 재료의 다재다능성입니다. FR4, ROGERS, 알루미늄,설계자가 특정 응용 요구 사항에 가장 적합한 재료를 선택할 수 있도록알루미늄으로 열 관리가 뛰어나고, ROGERS로 높은 주파수 성능이 필요하든, 고 TG 재료로 열 유리 전환 온도 (TG) 가 향상되었든,이 제품은 다양한 환경에서 뛰어난 결과를 제공합니다..
PCB의 크기는 사용자 정의가 가능해 공간 절감이 중요한 애플리케이션에 적합합니다.HDI PCB는 뛰어난 전기 성능과 기계적 강도를 유지합니다., 회로 설계가 효율적이고 견고하다는 것을 보장합니다.
우리의 HDI PCB는 PCB 프로토타입과 대량 생산 서비스를 모두 지원하며 엔지니어와 제조업체에 유연성을 제공합니다.제품 개발의 초기 단계에 있는지 또는 대규모 제조에 준비가 되었는지 여부,이 고성능 인쇄 회로 보드는 일관된 품질과 정확성으로 귀하의 요구를 수용 할 수 있습니다.제조 과정은 엄격한 품질 통제를 준수하여 모든 보드가 업계의 최고 표준을 충족하는지 확인합니다..
설계와 제조의 정확성은 고밀도 상호 연결 인쇄 회로 보드에 매우 중요합니다. 이 제품은 그 측면에서 우수합니다. 그것은 단지 0.08mm의 최소 용접 마스크 브릿지를 갖추고 있습니다.매우 미세한 회로 패턴을 허용하고 조립 중에 용접대교의 위험을 줄입니다.이 기능은 고밀도 레이아웃을 달성하고 공간이 프리미엄이있는 복잡한 다층 디자인을 지원하는 데 중요합니다.
임피던스 제어 는 이 HDI PCB 의 또 다른 중요한 특성 으로, 신호 무결성 을 보장 하고 고속 전자 회로 에서 신호 손실 을 최소화 한다.보드는 전체 표면에 일관된 전기 특성을 보장합니다.이러한 정확성은 RF 통신, 고속 데이터 전송 및 감수성 아날로그 회로와 같은 애플리케이션에 필수적입니다. 임피던스 불일치가 성능을 저하시킬 수 있습니다.
요약하자면, 이 고성능 인쇄회로판은 첨단 재료 옵션,그리고 프로토타입과 대량생산 시나리오에서 두각을 나타내는 제품을 제공하기 위한 정확한 제조 기술고밀도 연결 디자인은 세밀한 기능과 신뢰할 수있는 임피던스 제어로 정교한 회로 레이아웃을 지원합니다.다양한 산업에 걸쳐 최첨단 전자 장치에 적합하도록.
이 HDI PCB 를 선택 하는 것 은 품질, 신뢰성, 그리고 성능 에 투자 하는 것 을 의미 합니다.,이 고밀도 상호 연결 인쇄 회로 보드는 성공의 기초를 제공합니다.소재 선택의 다양성 및 제조 매개 변수에 대한 엄격한 통제는 최종 제품이 기대에 부응하거나 초과 할 것을 보장합니다..
혁신과 실용성을 결합한 고성능 인쇄회로판의 장점을 경험하세요.그리고 여러 가지 기본 재료로 사용 가능, 이 HDI PCB는 다음 세대의 전자 디자인을 지원하도록 설계되었습니다.모든 응용 분야에서 뛰어난 성능을 제공하기 위해 재료 과학과 제조 전문 지식을 결합 한 제품에 대한 신뢰.
